单相人工电源网络LISH

       单相人工电源网络LISH EM5040/EM5040A/EM5040B/EM5040C，是一款（50uH+5Ω）||50Ω  V型 LISN（具备共模差模分离技术）。该产品能在9kHz—30MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品的性能符合CISPR16-1-2:2006标准要求，适用于单相设备传导骚扰电压测量。标准的BNC输出接口和50欧姆输出阻抗，可匹配任何厂家的接收机、频谱仪等测量设备；产品自带模拟手功能，可模拟手持式设备测量。

一、详细产品信息如下：

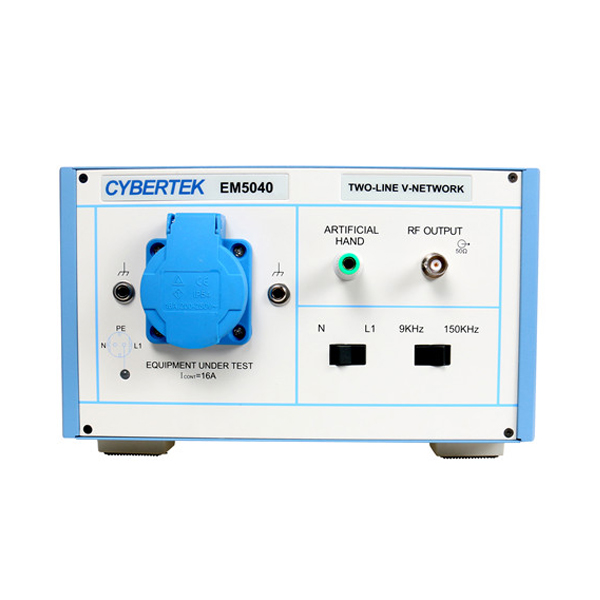

1.1、 EM5040是一款标准的人工电源网络。EM5040A 在此基础上增加了一个限幅器（有10dB衰减）和一个可选的150kHz高通滤波器。用户可以根据相应标准选择低端频率从9kHz还是150kHz开始。产品内置的瞬态限幅器可以有效保护接收机或频谱仪不会因为大信号损坏。用户可以把EM5040A直接安全地连接到以上设备，不需要另外购买限幅器。

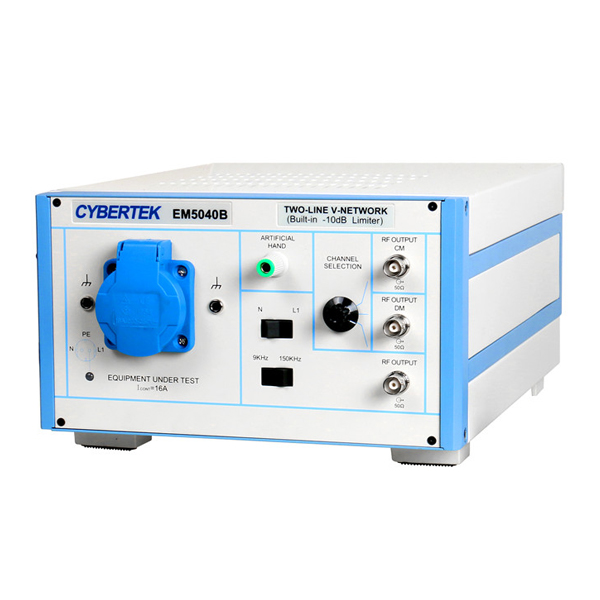

1.2、 EM5040B在EM5040A的基础上增加了测量共模和差模干扰的功能, 为电磁兼容的整改尤其是EMI滤波器的测试提供有针对性的指导。

1.3、EM5040C人工电源网络是一款单线（5uH+1Ω）|| 50Ω LISN（Line Impedance Stable Network）。该产品能在100kHz~200MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。其性能符合VDE0876部分（车载电源系统）、VDE0879第二部分、CISPR16-1-2(低阻抗供电)、CISPR25和EMC指令95/94/EG、DIN40839、IS07637以及MIL-STD-462、MIL-I-6181D、MIL-E-55031、DEF STAN59-41和DO 160。

二、基本原理：

       EM5040/5040A/5040B的V型人工电源网络部分是完全相同的。所不同的是后续信号处理部分。EM5040只有基本的V型人工网络部分。为了保护后级设备，增加限幅器,可选用本公司EM5010。

三、基本参数：

EM5040C在不同工作电流与不同环境温度下的大工作时间：

四、EM5040B共模差模分离技术的应用：

       开关电源的传导干扰信号，均可用差模和共模信号来表示。差模干扰是火线与零线之间产生的干扰，共模干扰是火线或零线与地之间的产生的干扰。设L/N上的干扰信号VL和VN, 而这个信号可以看成有共模电压VC和差模电压VD合成的。

VL= VC+VD

VN=VC-VD

      抑制差模干扰信号和共模干扰信号普遍有效的方法就是在开关电源输入电路中加装电磁干扰滤波器。而开关电源输入端采用的EMI 滤波器是一种双向滤波器，是由电容和电感构成的低通滤波器，每一个元件对应的抑制干扰的功能是不同的。

      下图是一个典型的二级EMI滤波器。

EMI滤波器包括共模电感L, 差模电容Cx和共模电容Cy。

L:  共模扼流圈对共模干扰有效对差模干扰无效 。理论上讲电感量越大抑制效果越好，但电感的圈数多了会导致分布电容大，高频共模的抑制变差。

Cx: 差模电容通常先用金属膜电容，取值范围一般在0.1~1uF。

Cy: 用于抑制较高频率的共模干扰信号，取值范围一般为2200~6800pF。

Rx: 为Cx泄放电阻。

       所以可以使用EM5040B来分析到底是共模或差模干扰的问题，有针对性地调整 对应的元件：共模电感L, 差模电容Cx和共模电容Cy ，达到完成整改的目的。

       电源滤波器一般用来抑制30MHz以下频率范围的噪音，但对30MHz以上的辐射干扰也有一定的抑制作用。根据开关电源共模、差模干扰的特点，可以按干扰的分布大概划分为3个频段：150 kHz～500kHz差模干扰为主；500kHz～5MHz差模、共模干扰共存；5MHz～30MHz共模干扰为主。

五、装箱单：

 六、产品细节图：
