三相人工电源网络LISN

       三相人工电源网络LISN,是一款（50uH+5Ω）||50Ω  V型三相 LISN（具备共模差模分离技术）大功率人工电源网络。该产品能在9kHz—30MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。

一、产品特点：

1.三相四线 LISN具有独立的4通道，可用于单相/三相/直流等各种传导发射测试；

2.大功率LISN：大电流100A，大相电压交流500VAC/直流750VDC；

3.EUT交/直流通用；

4.符合CISPR 16-1-2，VDE 0876，GB6113.102标准。

二、电气规格：

三、EM5040D产品介绍：

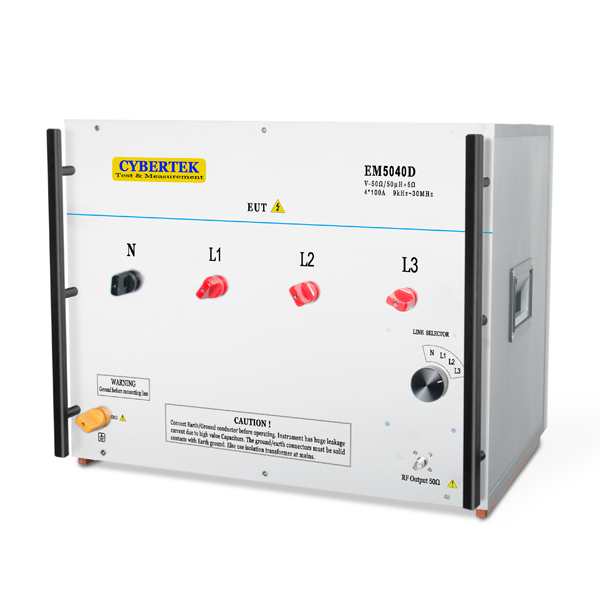

3.1 前面板：

1、 N/L1/L2/L3 ：电源输出接被测设备

2、LINESELECTOR ：测量通道选择

3、RFOUTPUT：信号输出

4、GND接线柱：该接线柱可以接实验室大地，安全泄放本设备的内电容的漏电流。

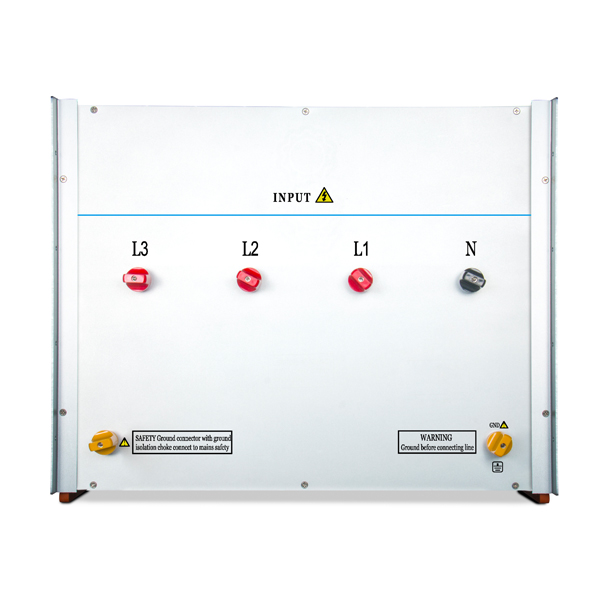

3.2 后面板：

1、N/L1/L2/L3 ：电源输出接被测设备的供电端

2、左侧GND接线柱内部通过一个电感和本设备的地和外壳相连，该接线柱可以接三相供电系统的地线，可以安全泄放本设备的内电容的漏电流而且有一定的抗干扰作用。

3、右侧GND接线柱：该接线柱可以接实验室大地，安全泄放本设备的内电容的漏电流。

四、装箱单：

五、产品详情图：
