AC/DC低频电流探头
AC/DC低频电流探头,CPL8100A/CPL8100B低频电流探头，是一款能够同时测量直流和交流的电流探头。测量电流大100A峰值(70.7A RMS)，CPL8100A带宽为600kHz(-3dB),CPL8100B带宽为2MHz（-3dB）。通常用于工频测量﹑电机驱动﹑电源等场合。
AC/DC低频电流探头
一、特点：
1、提供两个量程切换(10A和100A档位)，根据电流大小选择合适量程；
2、具有自动调零功能，使用方便；
3、带有电源和电池低电压报警指示灯，过载报警声；
4、可使用电池供电或者外部电源供电，使得测量更加方便；
5、标准的BNC输出接口,方便和示波器等其它设备的连接；
6、可使用BNC转双香蕉插头连接万用表测量AC和DC电流。
二、CPL8100A/B简要说明：
三、电气特性：
测量条件：23℃,60%RH,附近无载流线，被测导线穿过中心测试，负载阻抗1MΩ。
四、 探头各部分介绍:
(1) 探头主体：
(2)附件说明:
五、机械特性:
前端电流钳尺寸 | 约100*20*60mm |
后端输出盒尺寸 | 约137*33*35mm |
操作高度 | 0~2000米 |
被测导体大尺寸 | 直径约12mm |
电流钳和输出盒连接线长度 | 1米 |
双端BNC同轴线缆长度 | 1米 |
重量 | 约223g(不含电池) |
六、维护:
在产品保修期内且正常使用情况下，由于产品本身质量问题引起的故障同时未经拆修，本公司将负责给予免费维修。
钳口：保持钳口干净整洁，长时间使用后，如果钳口有污垢，可用用柔软的布配合酒精擦拭去除污垢。不要把钳口 放在潮湿的环境下保存，更不能直接接触到水。
手柄：请用干净的布或者海绵把手柄擦拭干净。请勿用水，可用少量的酒精去除污垢并烘干处理。为了保证产品的性能，每年可进行一次检查或者校准。
七、异常时的处理方法：
问 题 | 可能原因 | 处理方法 |
不能测定直流、或该 频段振幅小 | 电源未打开 | 打开电源 |
示波计测器设置成AC耦合 | 请设置成DC耦合方式 |
钳口未完全闭合 | 检测钳口，使完全闭合 |
打开后电源指示灯不亮 | 电池电压低于6.5V | 更换电池 |
在整个频段内振幅偏小 | 示波器等其他测试器的输入 电阻为50Ω | 请调到1MΩ以上。 |
八、装箱单：
装 箱 单 |
名称 | 数量 |
电流探头本体 | 1个 |
9V电池 | 1个 |
DC12V/1.2A适配器（CK-612) | 1个 |
BNC输出线(CK-310) | 1根 |
工具箱 | 1个 |
说明书 | 1册 |
保修卡 | 1张 |
检测报测 | 1页 |

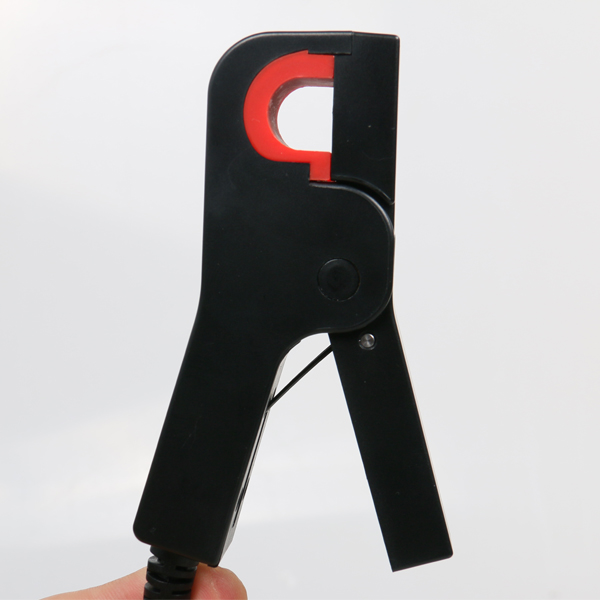

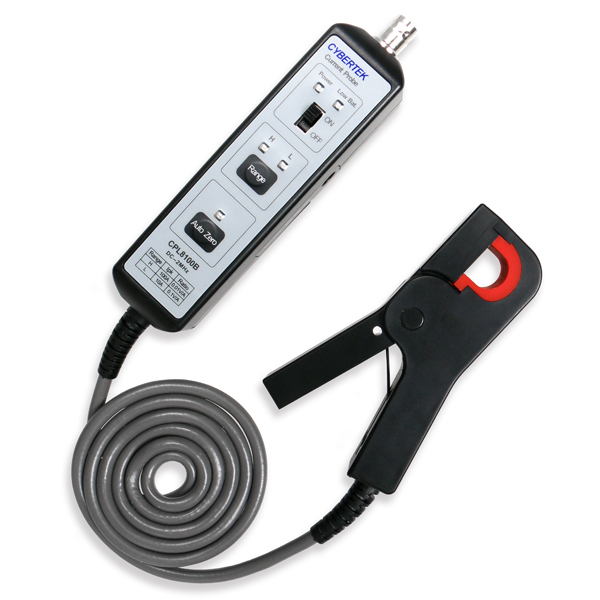

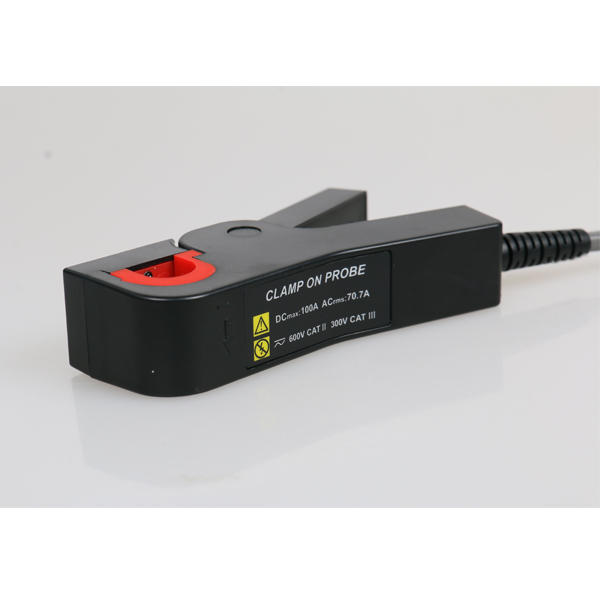

九、产品细节图：
