高压差分探头P1300

       高压差分探头P1300是具有浮地测量功能的高压差分探头。其带宽达到50MHz，满足了大部分测试系统的需要；双量程可供选择，其差动测量电压范围满足大部分测试电路的要求；具有过载报警功能；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用。

       探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

一、应用：

1.浮地电压测量

2.变频器

3.开关电源设计

4.焊接﹑电镀电源

5.感应加热﹑电磁炉

6.电机驱动设计

7.电子镇流器设计

8.CRT显示器设计

9.逆变﹑UPS电源

10.变频家电

11.电源转换等相关设计

12.电工实验

13.低压电器试验

14.电力电子和电力传动实验等

二、P1300简要说明：

三、电气规格：

四、机械规格：

五、产品及附件说明：

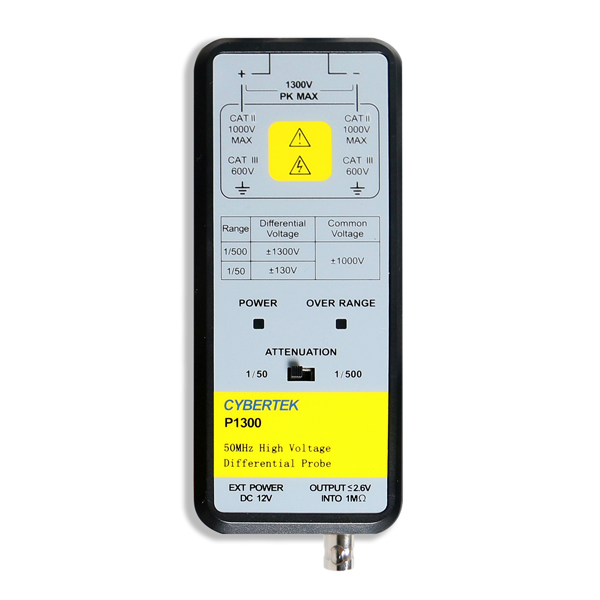

（一）探头主体说明：

详细说明：

①输入接口：红线为正，黑线为负，当接反后，输出会反相。

②档位（ATTENUATION）：不同档位代表不同量程范围。500X 表示高测量电压为1300V；50X表示高测量电压为130V；示波器衰减倍数应该根据探头的档位选择相应的设置。

③OVER RANGE指示灯:测量范围过量程时，指示灯点亮为红色。

④输出接口：标配标准的BNC输出接口，可匹配任何厂家示波器，要求示波器输入阻抗设置为1MΩ；如设置成50Ω，会造成输出值衰减为实际值的一半。

⑤电源接口：外部电源DC 12V接口，通过标配的DC适配器供电。

（二）附件说明：

产品附件说明：

六、装箱单：
