AC高频柔性电流探头
AC高频柔性电流探头CP9000（S/L)系列,是仅测试AC电流信号的探头，具有高带宽，高精度（典型值2%）等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。
AC高频柔性电流探头
一、概述：

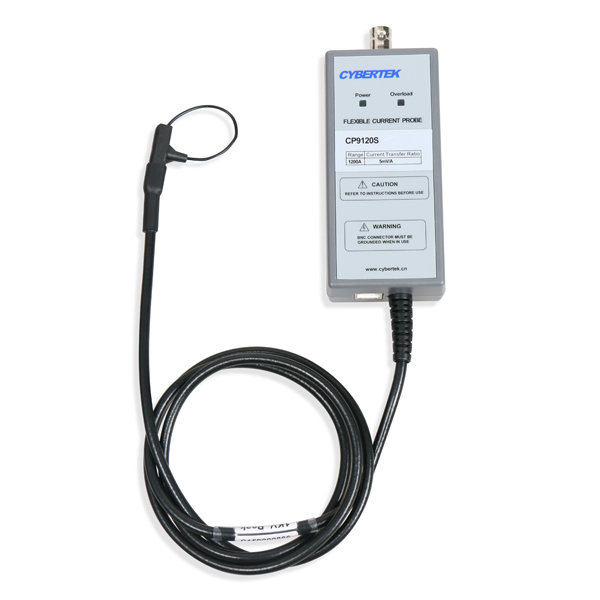

CP9000S系列探头感应环细小柔软，外径典型值1.6mm（1.7mmMax），耐压值高达1kVpk，非常适合MOSFET，IGBT器件管脚电流测量（TO-220,TO-47封装）、电容纹波电流测量等小封装器件电流测量。

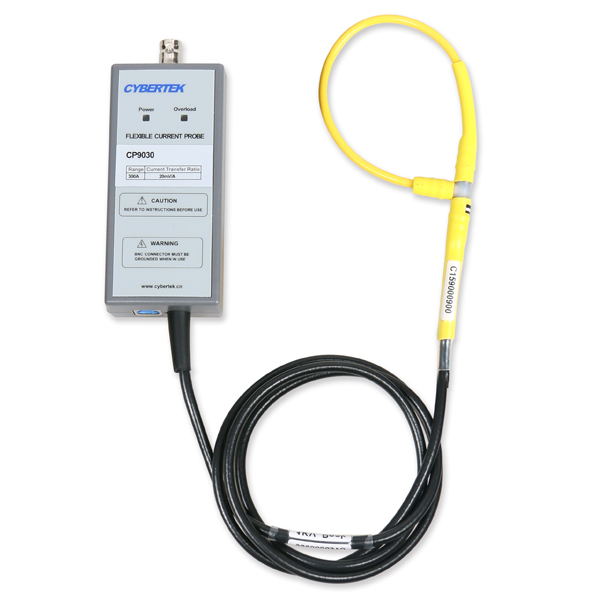

CP9000系列探头环外径典型值3.8mm，耐压值高达2kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

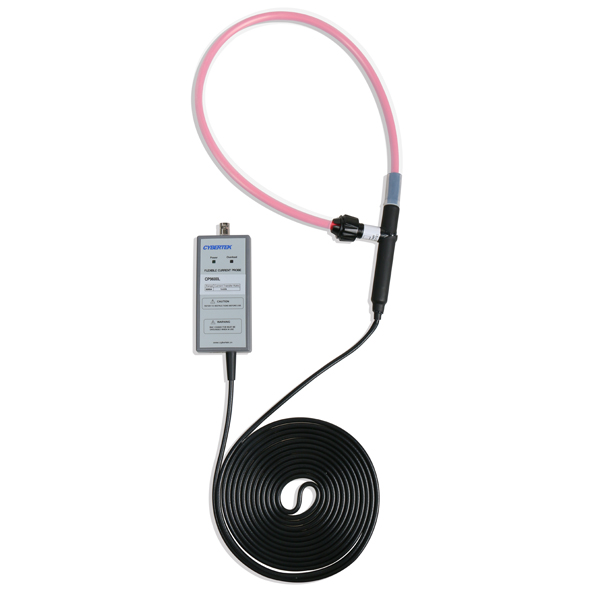

CP9000L系列探头环外径典型值8mm，耐压值高达10kVpk，非常适合大电流，大功率场合。
二、产品特点：
1.线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；
2.插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；
3.标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；
4.USB供电接口设计，使用更加灵活方便；
5.声光过流报警功能，更具人性化设计；
6.探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。
三、应用：
1.测量电流中的谐波组成
2.检测高频正弦电流波形
3.测量50/60Hz的微小电流
4.测量正弦波中微小的相移
5.半导体开关的电流
6.电容放电测试，纹波测量
7.分布式电流监控
8.电力母线监测
9.监测谐波、功率以及电能质量
10.大型电动机、泵、风机测试
11.IGBT、MOSFET管电流测量
四、电气规格：
测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。
4.1.CP9000S系列：
4.2.CP9000系列：
4.3.CP9000L系列：
4.4.CP9000(S/L) 系列其它电气参数：
大输出电压 | ±6Vpk |
终端负载要求 | ≥100kΩ |
供电方式 | USB 5V/1A（标配适配器） |
安全符合标准 | EN61010-1: 2010 |
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 |
4.5.机械规格：
型 号 | CP9000S | CP9000 | CP9000L |
柔性探头周长 典型值（可定制） | 80mm | 200mm | 600mm |
感应环本体直径 典型值 | 1.6mm | 3.8mm | 8mm |
柔性探头直径 典型值（可定制） | 25mm | 55mm | 150mm |
感应环连接线长 | 1米(可定制) | 2米(可定制) | 4米(可定制) |
BNC连接线长 | 1米或者2米，标配1米 |
前端本体尺寸 | 约119*49*28mm |
USB线（AM-BM） | 约1.5m |
USB输出适配器 | 59mm*30mm*20mm |
探头重量 | 153g | 195g | 377g |
五、产品详情图：
五、装箱单：
装 箱 单 |
电流探头本体 | 1个 |
USB输出适配器(5V/1000mA) | 1个 |
USB供电线（AM-BM） | 1个 |
BNC输出线(CK-310) | 1根 |
工具盒 | 1个 |
说明书 | 1册 |
保修卡 | 1页 |
检测报册 | 1页 |
