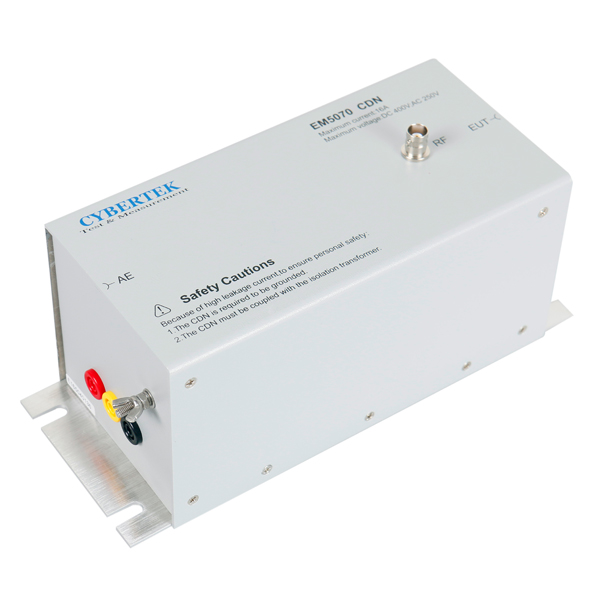

耦合去耦网络 EM5070 (CDN-M1/M2/M3）
耦合去耦网络 EM5070 (CDN-M1/M2/M3）用于EMI测试的产品，它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。
EM5070分为CDN-M1单线，CDN-M2双线和CDN-M3三线三种规格，用户可根据需要，选择相应的产品规格。产品设计符合标准GB/TEC61000-4-6要求。
耦合和去耦装置（即CDN）可以用于电气照明设备30M-230MHz辐射骚扰测量；根据标准GB17743-2007/CISPR15：2005/EN55015 ；具体测量方法参看上述标准。
EM5070适用于单相设备传导（骚扰电压）测量。由于设计原理上会存在较大的漏电流，要求实际应用时需要良好接地，必要情况下，需要加隔离变压器配合使用，可选择EM5060，容量达到900VA，满足大部分测试需求。
一、电气规格：
频率范围 | 30M Hz—230MHz |
测定线路相数 | 单相 |
交流电压范围 | 0～250V AC +10% |
交流频率范围 | 50～60Hz ±5% |
直流电压范围 | 0～400V DC |
电流范围 | 0~16A |
输出接口 | 4mm香蕉座 |
干扰输出端接口 | 标准BNC母座，50Ω |
射频连续输出功率 | 6W |
工作温度范围 | 5℃～45℃ |
分压系数（EUT端与RF端） | 150kHz-230MHz 9.5dB +3dB/-1dB |
端口阻抗150Ω |
150kHz-26MHz ，150Ω±20Ω
26MHz-80MHz， 150Ω+60Ω-45Ω
80MHz-230MHz ，150Ω±60Ω
|
去耦系数 | （AE端与RF端）
差点：≥20dB
|
尺寸 | 245mm（长）×100mm(宽)×100mm（高） |
重量 | 0.79kg |
二、灯具测试示意图：
三、面板说明：

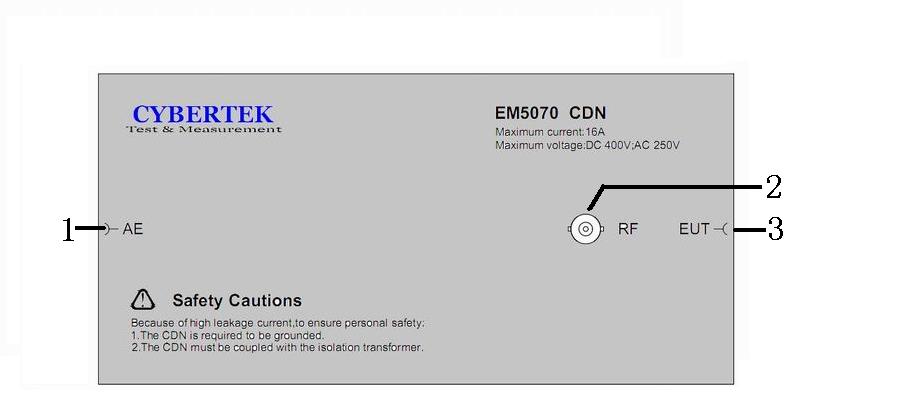

3.1、 EM5070 M1/M2/M3上面板说明：
1.电源供电输入端：电源供电输入接口，均为4mm的香蕉座；
2.RF接口：标准的BNC射频接口，常用于连接接收机或频谱仪；
3.被测设备（EUT）供电接口：被测设备电源供电输入接口，为4mm的香蕉座。
3.2 EM5070前后面板说明：
1.、EM5070-M1：
2、EM5070-M2：
3、 EM5070-M3：
四、安装测试步骤：
4.1 把EM5070和测试接收机的地线连接起来接地。
4.2 连接隔离变压器和耦合/去耦网络EM5070。
4.3 连接被测设备，参考以上示意图的位置摆放设备。
4.4 EM5070的干扰信号输出端连接EMI接收机输入端。
4.5 隔离变压器连接电网，通电测量。
五、使用注意事项：
5.1 使用过程中不要打开外壳，不要在潮湿，有易燃易爆物品的的地方使用。使用前保证仪器表面的干燥和清洁。
5.2 测试前，请仔细阅读说明书，了解安全方面知识，按照正确步骤测量。
5.3 使用隔离变压器，可以防止意外情况的发生。
5.4 如果产品出现问题，请及时与我公司联系。请不要擅自打开外壳进行维修，以免发生意外。
六、装箱单：
装箱单 |
名称 | 数量 |
耦合/去耦网络本体 | 1台 |
射频线 | BNC(公) 2米 |
说明书 | 1册 |
保修卡 | 1页 |
检测报册 | 1页 |
