偏移校准夹具DF6800
偏移校准夹具 DF6800 主要用于电压探头和电流探头的偏移校准。要想进行的功率测量，必须保证电压和电流探头的时间延迟完全一致。当使用不同类型的探头，如电压探头和电流探头时，在探头组之间会存在小的传输延迟差。该差值由各探头的的内部电路和电缆长度产生。该传输延迟差被称为‘skew'，会导致计算开关损耗或测量时间时产生误差。
在开关电源的高速开关动作中，工程师往往需要以纳秒为单位测量控制信号的时间。DF6800偏移校正夹具使您可以使用同一脉冲信号驱动电压和电流探头，同步电压源和电流源的时间，测量不同探头间的延时差，通过示波器通道间的延时补偿，准确地进行功率分析。
一、产品电气规格：
测量条件：23℃；60%RH；USB供电接口电压为5V。
参 数 | SMALL LOOP | LARGE LOOP |
方波频率 | 22kHz |
上升时间 | 电压信号 | 85ns | 335ns |
电流信号 | 85ns | 445ns |
电压方波信号幅度 | 3.5V | 2.5V |
电流方波信号幅度 | 147mA | 1A |
供电电源 | USB 5V/1A |
二、机械规格：
产品尺寸（长*宽*高） | 125*125*22mm |
小电流钳口尺寸（长*宽） | 20*9.5mm |
大电流钳口尺寸（长*宽） | 42*32mm |
产品重量（本体净重) | 60G |
三、环境特性：
工作温度 | –10 °C to +55 °C |
存储温度 | –20 °C to +60 °C |
工作湿度 | 95% RH at 40 °C for 24 hr |
存储湿度 | 90% RH at 65 °C for 24 hr |
工作高度 | 4,570 m (15,000 ft) |
存储高度 | 15,244 m (50,000 ft) |
室内使用 | 仅室内使用 |
四、产品及附件说明：

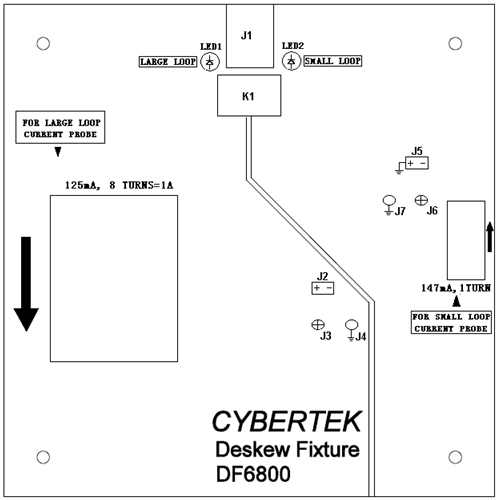

4.1 主体说明：
1、J1 ：USB电源供电接口。
2、K1：拨打开关，大电流环或者小电流环供电选择。
3、LED1,LED2：大电流环和小电流环供电指示。
4、大电流环：提供1A左右方波电流，适合钳口比较小的电流探头。
5、小电流环：提供147mA左右方波电流，适合钳口比较小的电流探头。
6、J2,J3,J4：J2为2.54mm间距测试针，J3,J4为测试环。提供电压方波信号，和大电流环配合使用，实现电流电压探头偏移校准。
7、J5,J6,J7：J5为2.54mm间距测试针，J6,J7为测试环。提供电压方波信号，和小电流环配合使用，实现电流电 压探头偏移校准。
4.2 附件说明：
4.3 附件说明：
型号 | 描述 |
电源适配器(CK-605) | USB 5V/1A |
USB线（CK-315） | AM-BM，1.5米 |
五、装箱单：
装 箱 单 |
名 称 | 数 量 |
DF6800本体 | 1个 |
USB线（CK-315） | 1个 |
电源适配器(CK-605) | 1个 |
说明书及保修卡 | 1册 |
检测报册 | 1页 |
