P6022-泰克示波器电流探头
P6022-泰克示波器电流探头。P6022电流探头适用于交流电流的测量，两种探头均可在广阔的宽带上提供准确的电流测量。P6021和P6022通过夹在载流的导线上进行电流测量，而不用断开电路。探头经过了屏蔽，防止被测信号偶然接地。
P6022的探针尺寸为0.47英寸×0.25英寸（10mm×6mm，大约为P6021的一半)，带宽为935Hz-120MHz，特别适合测量高密度与高性能电路中的电流。无源端子可以在1mA/mV和10mA/mV之间切换。
一、Tektronix P6022电流探头应用:
1.电机驱动器
2.逆电器
3.电源
4.航空电子设备
二、安全性：
UL3111-1，CSAI010.2.032，EN61010-2-032，IEC61010-2-032。
三、P6022电流探头特性参数表：
型号
| P6021 | P6022 |
带宽范围 | 120HZ～60MHZ | 935～120MHZ |
大输入电流 | 15A峰值 | 6A峰值 |
输出 | 2 mA / mV、10 mA / mV | 10 mA / mV、1 mA / mV |
适用范围 | 1M输入的示波器 | 1M输入的示波器 |
大导体直径 | 5英寸 | 5英寸 |
输出端子 | BNC接口 | BNC接口 |
四、P6022电流探头特性和优点：
1.带宽为935Hz到120MHz，电路结构紧凑；
2. 适用于1MΩ输入
3.屏蔽探头
4.仅用于交流电流测量
5.离合式铁芯
6.探头无源终端提供二档输出：1mA/mV、10mA/mV
7.应用于马达驱动装置、换流器、 电源装置、航空电子装置等行业的电流测量，为诸多的电力电子工程师们提供了简捷的电流测量的方案。
8.P6022电流探头可准确测控宽带电流，且P6022电流探头经过了频蔽，防止使被测信号的偶然接地。
五、订购信息：
P6022－5英尺长，带终端的电流探头。

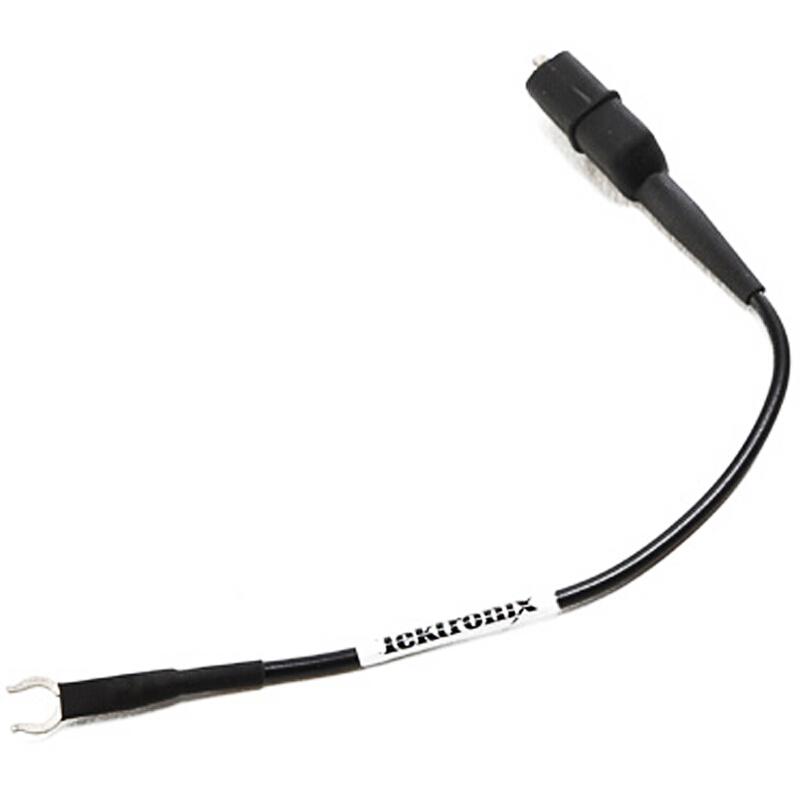

－6英寸接地线（196-3120-01）；
－《指导手册》（070-0948-03）；
选 件－9英尺长带终端的电流探头；
－无源终端，仅限于P6021探头，订货号011-0105-00
六、产品详情图：
