泰克Tektronix P5200 P5210 P5205高压差分探头
泰克Tektronix P5200 P5210 P5205高压差分探头，高达100MHz的带宽，5600V的差模电压，(DC+峰值AC)2200V的共模电压(RMS)，量程警示安全，可切换衰减可切换带宽限制。

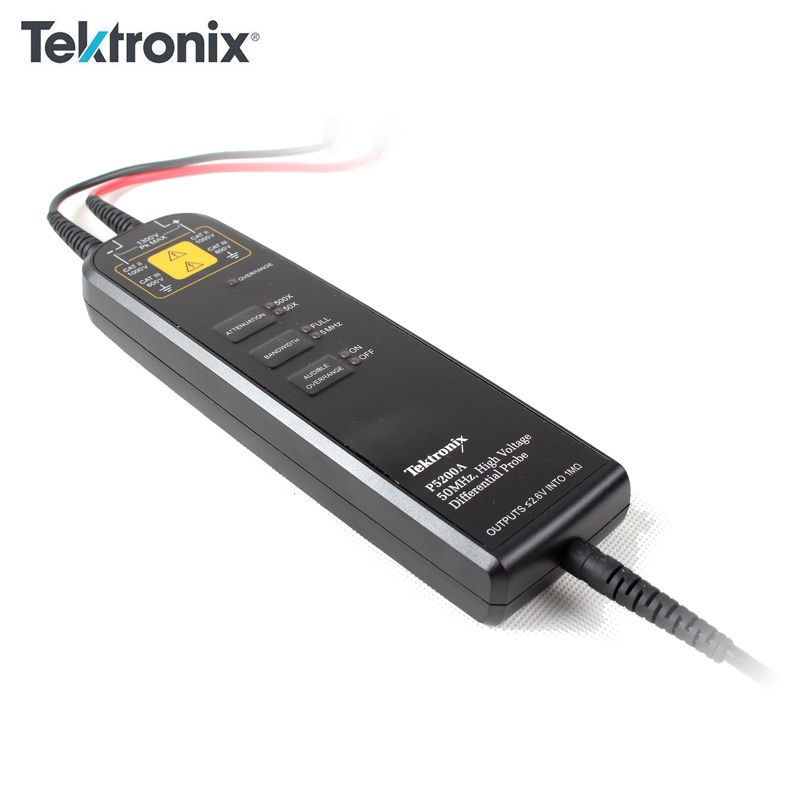

P5200高压差分探头适用于任何示波器，它能够使测试人员安全可靠地测试浮动电路。P5200有源差分探头把浮动信号转换成对地的低压信号，该低压信号能够安全简便地显示在任何接地的示波器上。
P5210是一种差分探头，它能够安全地测量达5600V (DC+峰值AC)的浮动电压，具有50MHz的带宽，提供了两种大小尺寸的钩形探针。在过探头的线性范围时．它将对测试人员提出显示和语音警告提示。P5210可以直接与泰克TEKPR0BE 接口示波器一起使用。

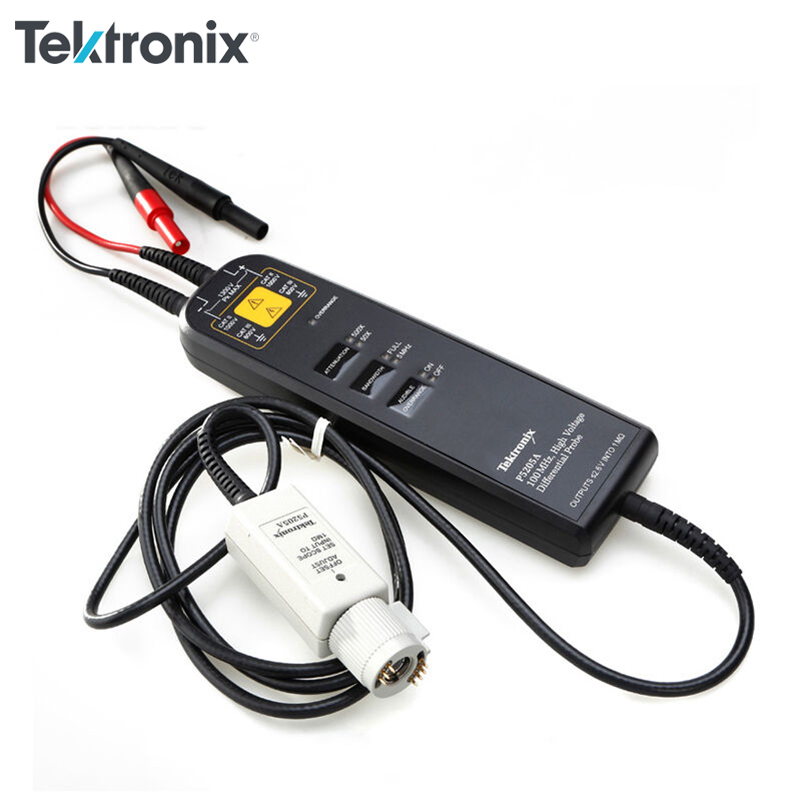

P5205是一种100MHz的有源差分探头，能够测量浮动电路中的快速上升信号。这种1300V的差分探头可以安全地测量IGBT电路中的电压信号，如电机驱动器或功率转换器。P5205是为用于带TEKPROBE接口的泰克示波器上而设计的。
一、应用：
1、浮动测量
2、开关电源设计
3、电机驱动器设计
4、电子镇流器设计
5、CRT显示器设计
6、功率转换器设计
7、功率半导体设计
二、特点和优点:
1、高达100MHz的带宽
2、5600V的差模电压（DC+峰值AC）
3、2200V的共模电压（RMS）
4、量程警示
5、安全
6、可切换衰减
7、可切换带宽限制
三、性能：
指标 | P5200 | P5205 | P5210 |
带宽(-3dB) | 25MHz | 100MHz | 50MHz |
差模电压(RMS或DC)(正负输入线之间) | 1000V CAT II | 1000 V CAT II | 4400 V CAT II |
差模电压(峰值)(正负输入线之间) | 1300V | 1300V | 5600V |
共模电压(RMS或DC+峰值AC)(正线和接地之间或负线和接地之间) | 1000 V CAT II
600 V CAT III | 1000 V CAT II
600 V CAT III | 2200 V CAT II
1000 V CAT III |
衰减(可切换) | 50X/500X | 50X/500X | 100X/1000X |
共模抑制比(60Hz/1MHz典型值) | 80dB/50dB | 80dB/50dB | 80dB/50dB |
输入电阻(每个输入) | 4MΩ | 4MΩ | 8MΩ |
输入电阻(每个输入) | 7pF | 7pF | 7pF |
电源 | AC 墙上适配器 | TEKPROBE 电源 | TEKPROBE电源 |
安全标准(所有) | UL3111-1/CSA1010.2/CSA1010.2.031/EN61010-2-031/EN61010-2-031 |
兼容的产品 | 所有产品 | TDS00/TDS3000/
5000/6000/7000/CSA7000和11000系列 | TDS00/TDS3000/
5000/6000/7000/CSA7000和11000系列 |
＊波形的RMS值不得过正负线的共模电压(RMS)
＊TDS7154、TDS7254、TDS7404、TDS6604、TDS6404、CSA7154和CSA7404要求TCA-1MEG缓冲放大器 |
四、订货信息：
（1）P5200：有源差分探头。
包括：2个鳄鱼夹、2个伸缩式夹、9V直流电源、手册(070-9018-01).在订购时请指明电源线。
（2）P5205：有源差分探头。
包括：2个鳄鱼夹、2个伸缩式夹、2个延长夹、2个适配器、2个插杆式钩夹、软手提箱、手册(070-9472-00).
（3）P5210：有源差分探头。
包括：2个大钩型夹、2个小钩型夹、2个探针、软手提箱、手册(070-9841-00).
