泰克混合域示波器MDO3012、MDO3014、MDO3022、MDO3024

       泰克混合域示波器MDO3012、MDO3014、MDO3022、MDO3024 。当今集成设计需要集成度与之相当的示波器，MDO3000 混合域示波器 (MDO) 系列正符合这一需求，这是一种 6 合 1 示波器之集大成者，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数字电压表/ 计数器。MDO3000 系列可以全面定制及全面升级，您可以现在或在以后需要时增加仪器和性能。

的六合一综合示波器，可以全面量身定制，可以全面升级

一、主要性能指标：

1.示波器

-- 分为 2 条模拟通道和 4 条模拟通道两种型号

-- 200 MHz 和 100 MHz带宽型号

-- 带宽可升级

-- 高达 5 GS/s 采样率

-- 所有通道上 10 M 记录长度

-- >280,000 wfm/s 的大波形捕获速率

-- 标配无源电压探头，3.9 pF 电容负载， 250 MHz 模拟带宽

2.频谱分析仪

-- 频率范围

-- 标配：9 kHz - 示波器带宽

-- 选配：9 kHz - 3 GHz

-- 高捕获带宽，高 3 GHz

3.任意函数发生器（选配）

-- 13 种预先定义的波形类型

-- 50 MHz 波形生能

-- 128 k 任意波形发生器记录长度

-- 250 MS/s 任意波形发生器采样率

4.逻辑分析仪（选配）

-- 16 条数字通道

-- 所有通道上 10 M 记录长度

-- 121.2 ps 定时分辨率

5.协议分析仪（选配）

-- 支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、

-- CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、

-- ARINC-429 和音频标准等串行总线

6.数字电压表/频率计数器（产品注册后免费提供）

-- 4 位 AC RMS、DC 和 AC+DC RMS 电压测量

-- 5 位频率测量

二、典型应用：

（1）嵌入式设计：

     通过六合一MDO3000，同时支持各种常用的串行总线，可以在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当今常用的串行总线技术。

（2）功率设计：

     使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。

（3）教育：

     管理工作台上的多台仪器可能会非常麻烦。MDO3000 在一台小型(5.8 英寸, 147.4 mm 深)仪器中集成了六台仪器，不需要管理多台仪器。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。

（4）制造测试和调试：

     规格和空间限制可能会给车间带来巨大影响。的六合一MDO3000 在一台仪器中集成了多台仪器，大限度地减少了占用的机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

（5）安装和维护服务：

     在需要的时间和地点获得适当的仪器至关重要。MDO3000 在一台轻便(9.2 磅, 4.2 千克)的便携式仪器中同时融合了六台仪器 – 在空间有限及需要灵活性时提供了

理想选择。

三、技术数据：

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

1 – 示波器：

2-显示器系统：

3-电源：

4-物理特点：

四、订货信息：

1-选择 MDO3000 基本型号：

-- MDO3012 混合域示波器，2 条 100 MHz 模拟通道，1 个 100 MHz 频谱分析仪输入

-- MDO3014 混合域示波器，4 条 100 MHz 模拟通道，1 个 100 MHz 频谱分析仪输入

-- MDO3022 混合域示波器，2 条 200 MHz 模拟通道，1 个 200 MHz 频谱分析仪输入

-- MDO3024 混合域示波器，4 条 200 MHz 模拟通道，1 个 200 MHz 频谱分析仪输入

2-标配附件：

（1）探头

100 MHz、200 MHz 型号                   TPP0250，250 MHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头

350 MHz、500 MHz 型号                   TPP0500B，500 MHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头

1 GHz 型号                                          TPP1000，1 GHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头

带有 MDO3MSO 选件的型号还包括           一只 P6316 16 通道逻辑探头和附件

（2）附件：

103-0473-00                               N 到 BNC 适配器

063-4526-xx                               文档光盘

071-3249-00                               安装和安全说明，印刷手册（翻译成英语、日语和简体中文）

016-2008-xx                               附件包

-                                                  电源线

-                                                  OpenChoice Desktop 软件

-                                                  校准证明，可溯源美国计量机构和 ISO9001 质量体系

（3）保修：

三年保修，涵盖 MDO3000 仪器的所有部件和人工。一年保修，涵盖随附探头的所有部件和人工。

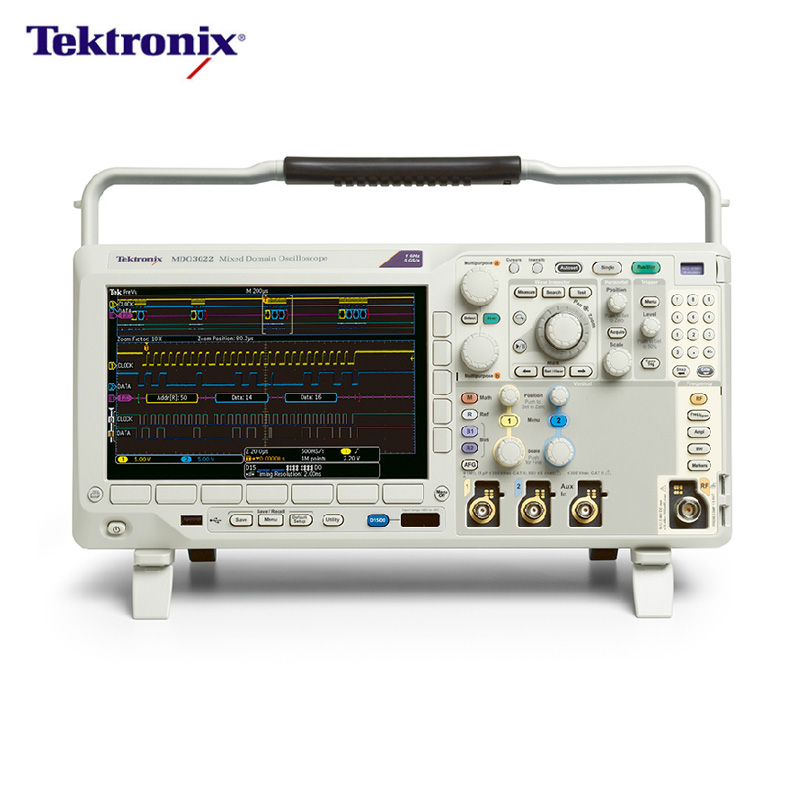

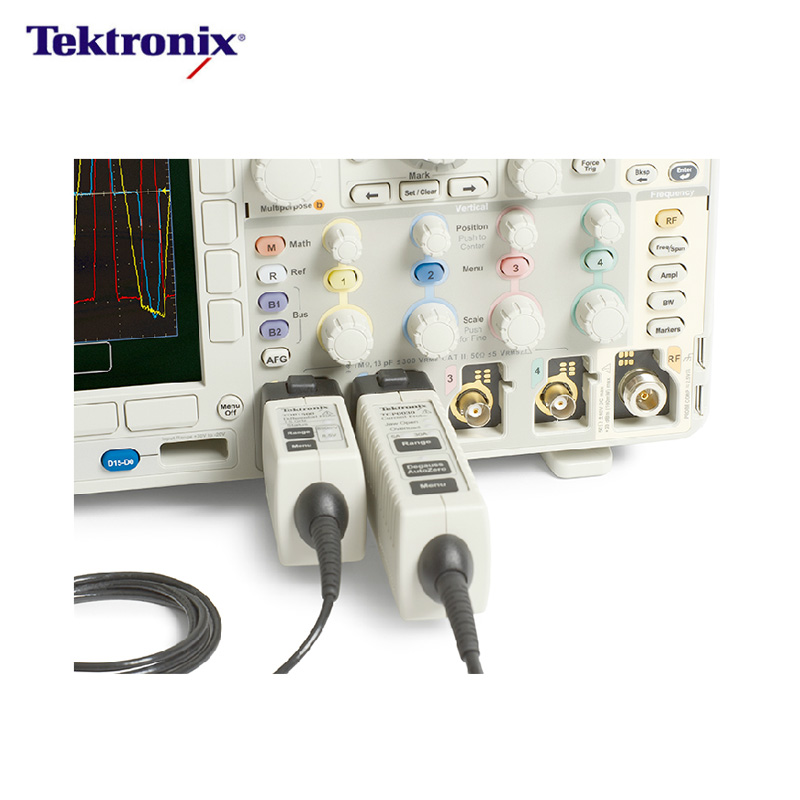

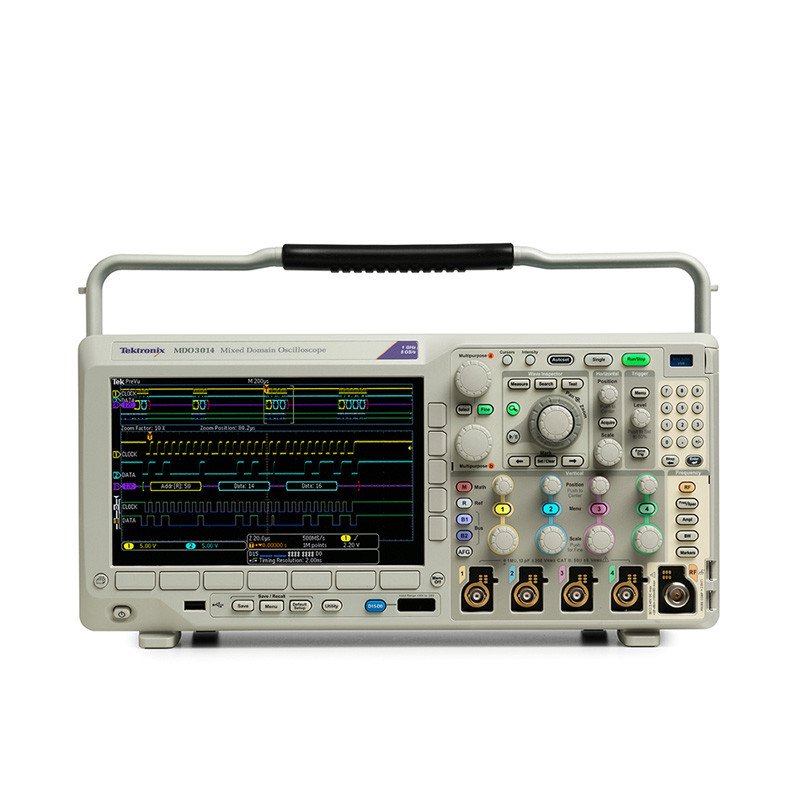

五、产品细节图：
