MDO3102、MDO3104 泰克/Tektronix 混合域示波器
MDO3102、MDO3104 泰克/Tektronix 混合域示波器，分为 2 条模拟通道和 4 条模拟通道两种型号，1 GHz 高带宽，高达 5 GS/s 采样率，所有通道上 10 M 记录长度，>280,000 wfm/s 的大波形捕获速率，标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz，或 250 MHz 模拟带宽。
的六合一综合示波器，可以全面量身定制，可以全面升级
一、六合一综合示波器，可进行全面定制和完整升级：
1、示波器
2、频谱分析仪
3、任意函数发生器
4、逻辑分析仪
5、协议分析仪
6、数字万用表和频率计数器
二、典型应用：
（1）嵌入式设计：
通过六合一MDO3000，同时支持各种常用的串行总线，可以在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当今常用的串行总线技术。
（2）功率设计：
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
（3）教育：
管理工作台上的多台仪器可能会非常麻烦。MDO3000 在一台小型(5.8 英寸, 147.4 mm 深)仪器中集成了六台仪器，不需要管理多台仪器。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。
（4）制造测试和调试：
规格和空间限制可能会给车间带来巨大影响。的六合一MDO3000 在一台仪器中集成了多台仪器，大限度地减少了占用的机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
（5）安装和维护服务：
在需要的时间和地点获得适当的仪器至关重要。MDO3000 在一台轻便(9.2 磅, 4.2 千克)的便携式仪器中同时融合了六台仪器 – 在空间有限及需要灵活性时提供了
理想选择。
三、技术数据：
除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。
1 – 示波器：
2-显示器系统：
3-电源：
4-物理特点：
四、带宽升级：
可升级的型号 升级前带宽 升级后带宽 订购产品：
MDO3032 350 MHz 500 MHz MDO3BW3T52
350 MHz 1 GHz MDO3BW3T102
500 MHz 1 GHz MDO3BW5T102
MDO3034 350 MHz 500 MHz MDO3BW3T54
350 MHz 1 GHz MDO3BW3T104
500 MHz 1 GHz MDO3BW5T104
MDO3052 500 MHz 1 GHz MDO3BW5T102
MDO3054 500 MHz 1 GHz MDO3BW5T104
五、订货信息：
1-选择 MDO3000 基本型号：
-- MDO3102 混合域示波器，2 条 1 GHz 模拟通道，1 个 1 GHz 频谱分析仪输入
-- MDO3104 混合域示波器，4 条 1 GHz 模拟通道，1 个 1 GHz 频谱分析仪输入
2-标配附件：
（1）探头
1 GHz 型号 TPP1000，1 GHz 带宽，10X，3.9 pF。 每条模拟通道一只无源电压探头
带有 MDO3MSO 选件的型号还包括 一只 P6316 16 通道逻辑探头和附件
（2）附件：
103-0473-00 N 到 BNC 适配器
063-4526-xx 文档光盘
071-3249-00 安装和安全说明，印刷手册（翻译成英语、日语和简体中文）
016-2008-xx 附件包
- 电源线
- OpenChoice Desktop 软件
- 校准证明，可溯源美国计量机构和 ISO9001 质量体系
（3）保修：
三年保修，涵盖 MDO3000 仪器的所有部件和人工。一年保修，涵盖随附探头的所有部件和人工。

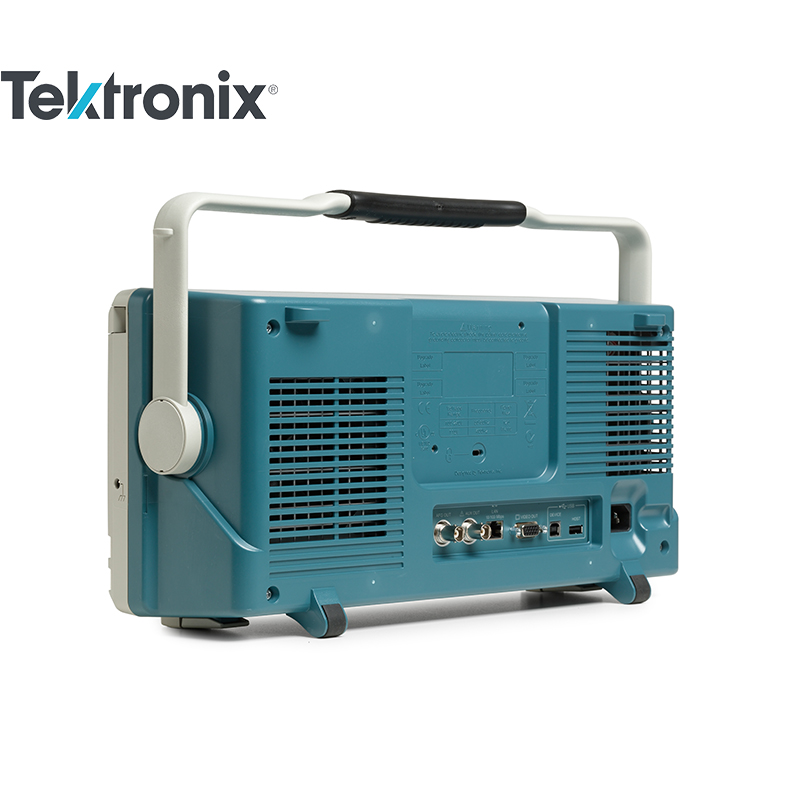

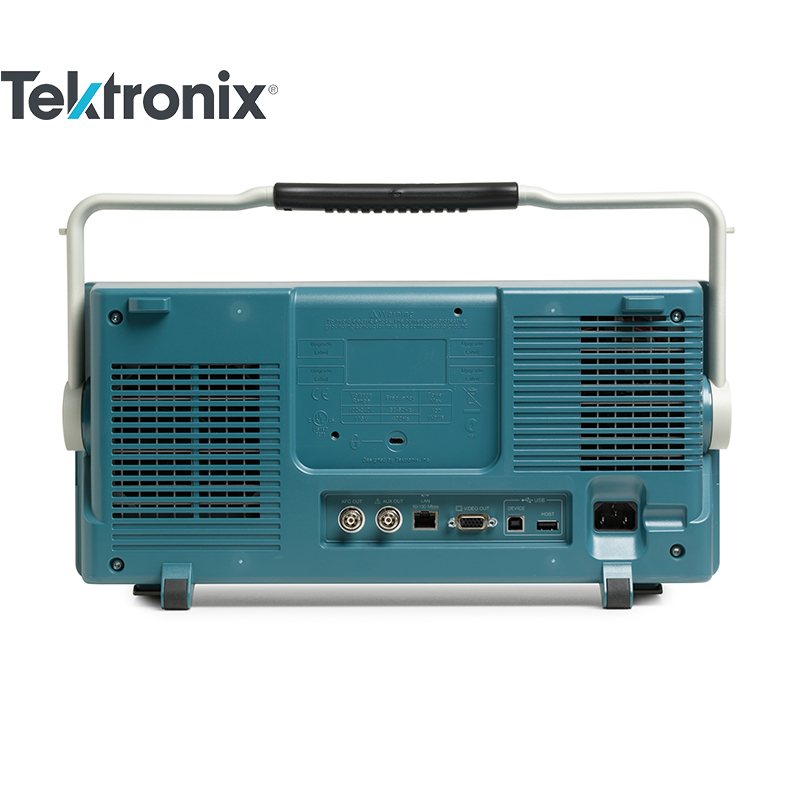

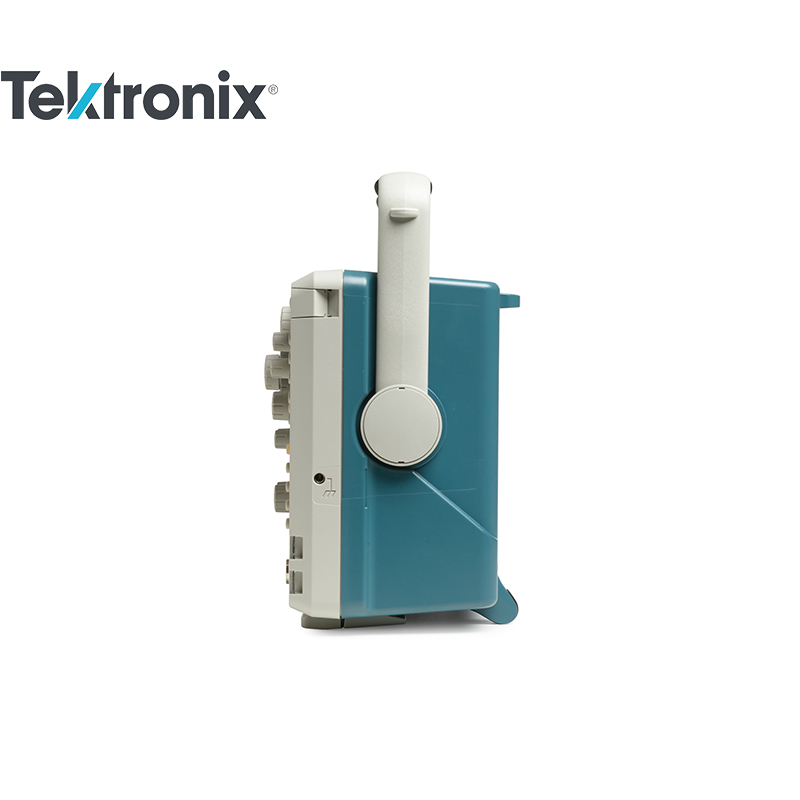

六、产品细节图：
