MDO4024C、MDO4034C、MDO4054C、MDO4104C泰克混合域示波器

       MDO4024C、MDO4034C、MDO4054C、MDO4104C泰克混合域示波器,世界上性能高的六合一集成示波器，包括频谱分析仪、任意波形/函数发生器、逻辑分析仪、协议分析仪和DVM /频率计数器。MDO4000C 系列为迅速高效地解决棘手的嵌入式设计挑战提供了所需的性能。

       在配备集成频谱分析仪时，它是提供同时同步采集模拟信号、数字信号和频谱信号的仪器，特别适合采用无线通信技术(IoT)及进行EMI 调试。MDO4000C 全面可以定制，全面可以升级，因此您可以现在、也可以以后增加所需的仪器。

可以量身定制的、可以全面升级的六合一集成示波器，同步查看模拟信号、数字信号和RF 信号

一、主要性能指标：

1、示波器：

-- 4 条模拟通道

-- 1 GHz、500 MHz、350 MHz 和 200 MHz 带宽型号

-- 带宽可升级（高达 1 GHz）

-- 高达 5 GS/s 采样率

-- 所有通道上 20 M 记录长度

-- > 340,000 wfm/s 的大波形捕获速率

-- 标配无源电压探头，3.9 pF 电容负载，1 GHz 或

-- 500 MHz 模拟带宽

2、频谱分析仪（选配）

-- 频率范围 9 kHz - 3 GHz 或 9 KHz - 6 GHz

-- 宽捕获带宽 ≥1 GHz

-- 频谱分析仪的时间同步捕获功能，支持模拟采集和数字

-- 采集

-- 频率对时间、幅度对时间和相位对时间波形

3、任意函数发生器（选配）

-- 13 种预先定义的波形类型

-- 50 MHz 波形生能

-- 128 k 任意波形发生器记录长度

-- 250 MS/s 任意波形发生器采样率

4、逻辑分析仪（选配）

-- 16 条数字通道

-- 所有通道上 20 M 记录长度

-- 60.6 ps 定时分辨率

5、协议分析仪（选配）

-- 支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、

-- 以太网、CAN 、CAN FD 、LIN 、FlexRay 、MILSTD-

-- 1553、ARINC-429 和音频标准等串行总线

6、数字电压表/频率计数器（产品注册后免费提供）

-- 4 位 AC RMS、DC 和 AC+DC RMS 电压测量

-- 5 位频率测量

二、典型应用：

1、嵌入式设计：

在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当前常见的串行总线和无线技术。

2、功率设计：

使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。

3、EMI 调试：

确定哪些时域信号可能导致不想要的EMI，迅速追踪嵌入式系统中的EMI 来源。实时查看时域信号对系统 EMI 辐射的影响。

4、无线调试：

在使用蓝牙、802.11 WiFi、ZigBee 或某些其他无线技术时，MDO4000C 可以查看整个系统，包括模拟信号、数字信号和RF 信号，而且在时间上同步，了解其真实特点。在一次捕获中，捕获宽频段，查看多种无线技术之间的交互，或查看现代标准（如802.11/ad）中的整个宽带频率范围。

5、教育：

管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中，不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程，同时使要求的投资达到小。全面升级能力可以在需求变化时或在预算允许时再增加功能。

6、制造测试和调试：

规格和空间限制可能会给车间带来巨大影响。的六合一MDO4000C 把多台仪器整合到一台小型仪器中，大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

三、技术数据：

    除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规范适用于所有型号。

1- 示波器：

2- 显示器系统：

3- 电源：

4- 物理特点：

四、订货信息：

(1)MDO4000C 家族：

-- MDO4024C 混合域示波器，带有4 条200 MHz 模拟通道

-- MDO4034C 混合域示波器，带有4 条350 MHz 模拟通道

-- MDO4054C 混合域示波器，带有4 条500 MHz 模拟通道

-- MDO4104C 混合域示波器，带有4 条1 GHz 模拟通道

（2）标配附件：

1、探头：

≤500 MHz 型号                                     TPP0500B，500 MHz 带宽，10X，3.9 pF。每个模拟通道一个无源电压探头。

1 GHz 型号                                            TPP1000，1 GHz 带宽，10X，3.9 pF。每个模拟通道一个无源电压探头。

带有MDO4MSO 选项的任意型号           一个 P6616 16 通道逻辑探头，一个逻辑探头附件包 (020-2662-xx)。

2、附件：

200-5130-xx                    正面保护罩

016-2030-xx                    附件包

071-3448-xx                    安装和安全说明, 打印的手册(翻译成英语、法语、日语和简体中文)

-                                      电源线

-                                      OpenChoice  Desktop 软件

-                                      校准证明，可溯源美国计量机构和 ISO9001 质量体系

103-0045-xx 型号，

带有选项SA3 或SA6        N 到 BNC 适配器

3、保修：

三年保修，包括MDO4000C 仪器所有部件和人工费。一年保修，涵盖随附探头的部件和人工。

.

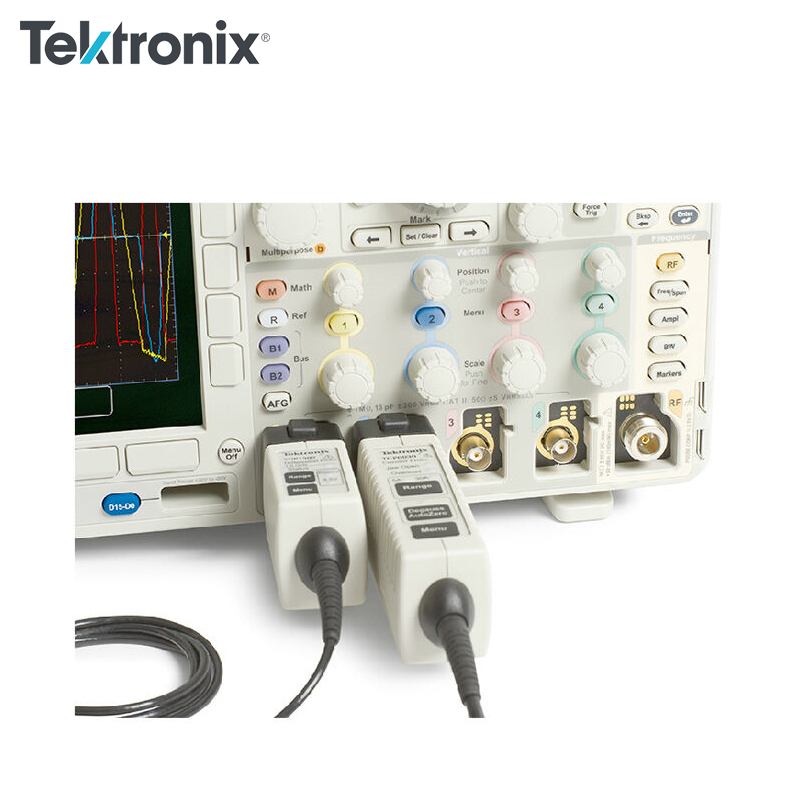

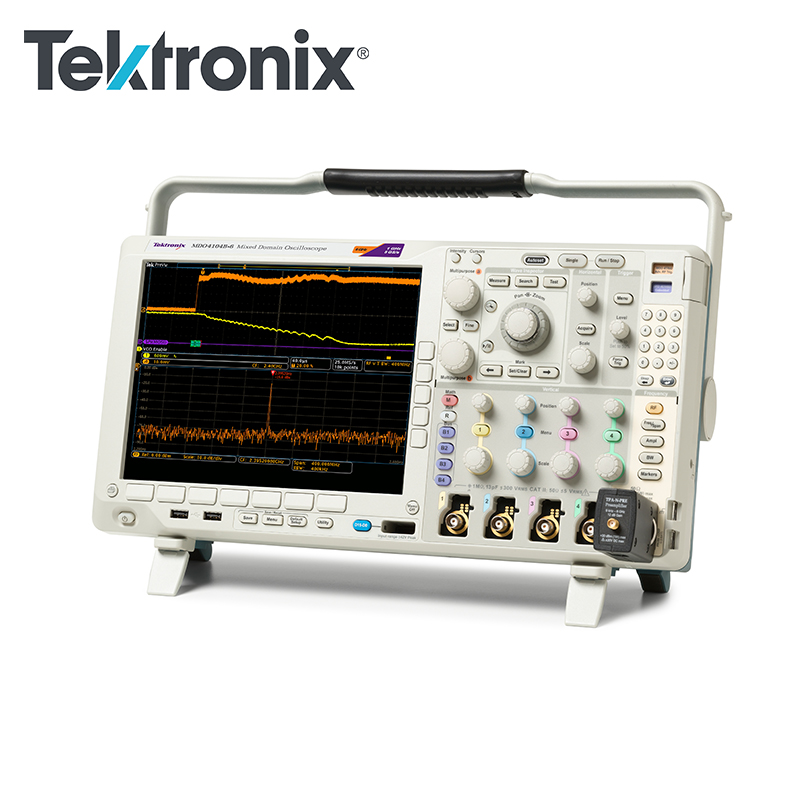

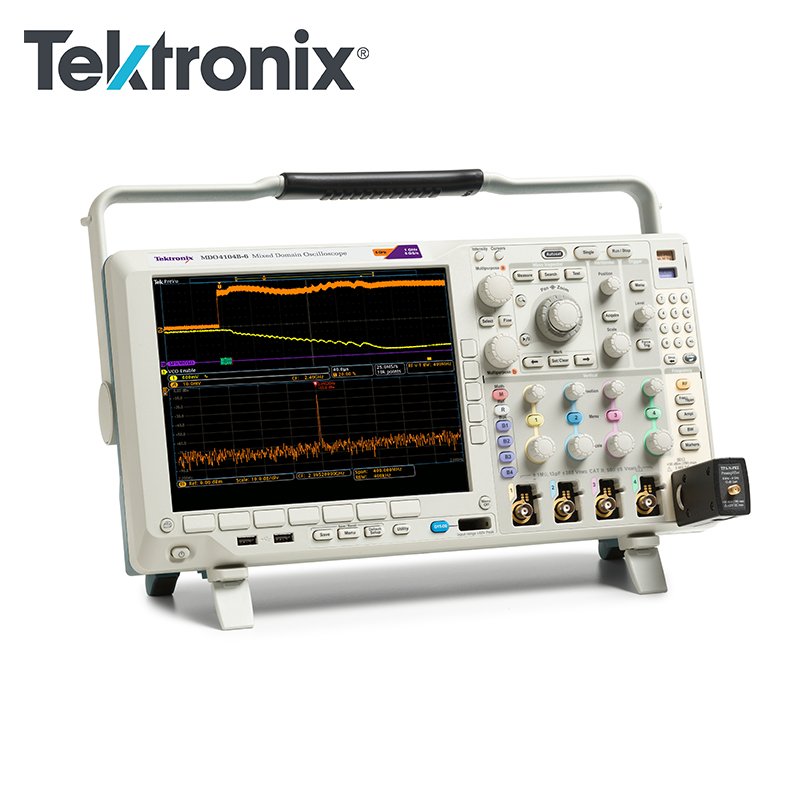

五、产品详情图：
