产品详情 您现在的位置：首页 > 产品展示 > SMD测试夹具IM9201IM7580系列SMD治具

产品名称：SMD测试夹具IM9201IM7580系列SMD治具

产品型号：IM9201

生产厂商：

产品数量：不限

产品单价：电议

产品介绍

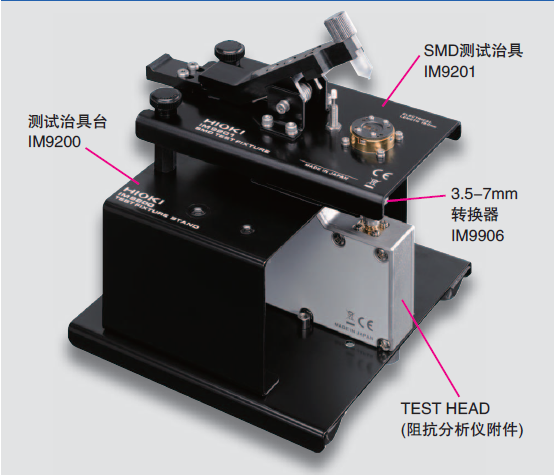

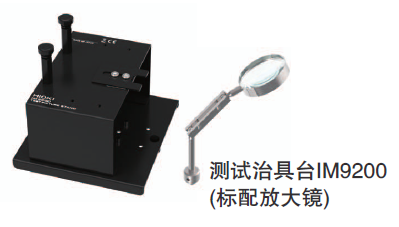

SMD测试夹具IM9201，IM7580系列SMD治具。高频测量3GHz，对应6种尺寸的SMD。 IM7580系列SMD测试治具，2种设备指南，可对应6种尺寸的SMD：1 0603, 1005, 1608, 2012, 3216, 3225（JIS单位mm，相当于EIA0201～EIA1210尺寸）。IM7580系列上使用测试治具IM9201时，需要另售的测试治具台IM9200和转换器（3.5mm-7mm）IM9906，测试治具和校正器的组合请咨询客服。

详细资料

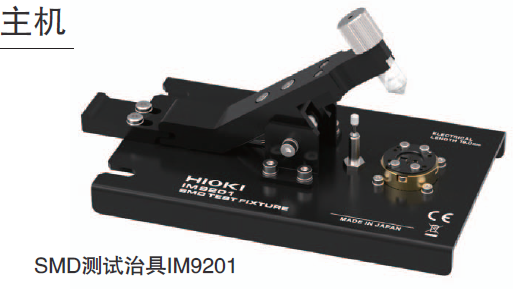

SMD测试夹具IM9201，IM7580系列SMD治具

SMD测试夹具IM9201，IM7580系列SMD治具。高频测量3GHz，对应6种尺寸的SMD。 IM7580系列SMD测试治具，2种设备指南，可对应6种尺寸的SMD：1 0603, 1005, 1608, 2012, 3216, 3225（JIS单位mm，相当于EIA0201～EIA1210尺寸）。IM7580系列上使用测试治具IM9201时，需要另售的测试治具台IM9200和转换器（3.5mm-7mm）IM9906，测试治具和校正器的组合请咨询客服。


一、基本参数：

可用频率范围	DC～3 GHz

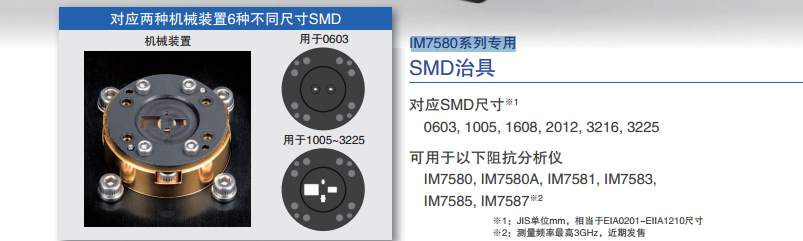

可测样品尺寸	0603, 1005, 1608, 2012, 3216, 3225 (JIS单位mm, 相当于EIA 0201～EIA 1210尺寸)
电极结构	底部电极
大输入电压	±42 Vpeak (AC+DC)
适用机型	IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587※ ※测试频率高达3GHz，近日发售
追加误差	阻抗： ±Ze [%] 相位： ±0.58 × Ze [°] Ze = Ae + (Zse / Zx + Yoe × Zx) ×100 Zx : 阻抗测量值 [Ω] Ae：4 × f2 [%] Zse : (100 + 500 × f) /1000 [Ω] Yoe : (10 + 100 × f) /1000000 [S] f [GHz]

二、对应6种尺寸的SMD。高3GHz的高频测量，简单实用！
