频率范围
|
|
|
正常
|
DC, 10mHz ～ 1000kHz
|
|
x10
|
DC, 10mHz ～ 100kHz
|
|
输入电压
|
|
内置
|
范围
|
正常
|
1Vpk ～ 2500Vpk(1000Vrms) 8个量程
|
|
x10
|
100mVpk ～ 300Vpk 8个量程
|
|
精度
|
正常
|
0.05%Rdg+0.1% Rng+(0.005%×kHz)+5mV
|
|
x10
|
0.05% Rdg+0.1% Rng+(0.01%×kHz)+1mV
|
|
外置
|
范围
|
1mVpk ～ 3Vpk 8个量程【BNC 接头 3Vpk 大值输入】
|
|
精度
|
0.05%Rdg+0.1%Rng+(0.005%×kHz)+5µV
|
|
Current Input
|
|
内置
|
PPA1500
20Arms量程
4mm安全接头
|
范围
|
正常
|
100mApk ～ 300Apk(20Arms) 8组量程
|
|
x10
|
10mApk ～ 30Apk 8组量程
|
|
精度
|
正常
|
0.05% Rdg+0.1% Rng+ (0.005%×kHz)+500µA
|
|
x10
|
0.05% Rdg+0.1% Rng+ (0.01%×kHz)+100µA
|
|
PPA1500-HC
30Arms 分流器
4mm安全接头
|
范围
|
正常
|
300mApk ～ 1000Apk(30Arms) 8组量程
|
|
x10
|
30mApk ～ 100Apk 8组量程
|
|
精度
|
正常
|
0.05%Rdg+0.1%Rng+(0.005%×kHz)+1mA
|
|
x10
|
0.05%Rdg+0.1%Rng+(0.01%×kHz)+300µA
|
|
外置
(分流器 电流传感器)
|
BNC 接头大输入范 围
(Max input 3Vpk)
|
范围
|
1mVpk ～ 3Vpk 8组量程
|
|
精度
|
0.05% Rdg+0.1% Rng+(0.005%×kHz)+5µV
|
|
相位精度
|
|
|
正常
|
0.01deg+(0.01deg×kHz)
|
|
x10
|
0.01deg+(0.02deg×kHz)
|
|
特性
|
|
波峰因素
|
20 (电压&电流)
|
|
采样率
|
1Ms/s所有通道无缝采样
|
|
待机测试
|
符合IEC62301
|
|
应用模式
|
电子整流器, 过冲电流, 待机功耗
|
|
功率精度
|
|
|
正常
|
[0.1%+0.1%/pf+(0.01%×kHz)/pf] Rdg+0.1%VA Rng
|
|
x10
|
[0.1%+0.1%/pf+(0.02%×kHz)/pf] Rdg+0.1%VA Rng
|
|
40-400Hz
|
40-400Hz
|
As standard spec with range error reduced from
+0.1%V,A,VA Rdg to +0.05%V,A,VA Rng
|
|
CMRR – 共模抑制比
|
|
|
250V @ 50Hz - Typical 1mA (150dB)
|
|
100V @ 100kHz - Typical 3mA (130dB)
|
|
测量参数
|
|
|
W ,VA ,Var ,pf ,V & A - rms ,rectified mean ,AC ,DC ,Peak ,Surge, Crest
Factor ,Form Factor ,Star to Delta Voltage
|
|
Frequency (Hz), Phase (deg), Fundamentals, Impedance
|
|
Harmonics, THD, TIF, THF, TRD, TDD
|
|
Integrated Values, Datalog, Sum and Neutral values
|
|
数据记录 – Up to 4 user selectable measurement functions (60 with PC software)
|
|
Datalog Window
|
No-Gap analysis, Minimum window 10ms
|
|
存储
|
内部RAM 可存储16,000组数据
|
|

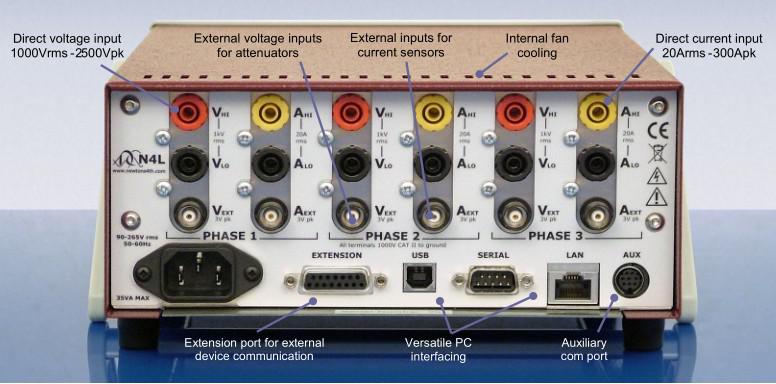

通讯接口
|
|
标准接口
|
RS232, LAN , USB通讯，USB存储, Extension (Aux)，EXT（电压），EXT（电流）
|
|
标准配件
|
|
Leads
|
电源线, RS232电缆, USB电缆
|
|
测试线
|
20A (标准测试线) 1.5米长 4mm长堆叠端子. 红色*1,黄色*1 黑色*2（每通道）
|
|
鳄鱼夹
|
4mm终端鳄鱼夹- 红色*1,黄色*1 黑色*2（每通道）
|
|
使用手册
|
使用手册，通讯手册，光盘一张
|
|
机械和外部特性
|
|
显示
|
480×272 真彩 TFT
|
|
尺寸
|
92H×215W×312D mm
|
|
重量
|
3.3kg(单相), 4kg(3相)
|
|
安全隔离
|
1000Vrms or DC(CATII), 600Vrms or DC(CATIII)
|
|
电源
|
90 ～ 265Vrms, 50 ～ 60Hz, 40VAmax
|
|
工作环境
|
5˚C to 40˚C
rack mounted), 20-90% Non-Condensing Relative Humidity
|
